佛山市豪峻不锈钢有限公司,欢迎您!

18年不锈钢沙井盖实力厂家

库存充足、源头厂家、工程配套、提供定制

加工服务咨询热线:

180-2811-3895

0757-29313019

产品分类

Product
加工工艺
资讯中心

加工服务咨询热线

0757-29313019
联系豪峻不锈钢

佛山豪峻不锈钢有限公司

联系电话:0757-29313019

电子邮箱:3203184834@qq.com

公司地址:佛山市南海区桂城街道平南梅园住五福围工业区自编141号

立即咨询 在线留言

广东钣金件加工厂 【佛山豪峻】钣金件折弯焊接专业定制加工

发布时间:2019-09-30 点击次数:1937

钣金件折弯焊接加工目的及适用范围

钣金件折弯焊接加工技术综述,钣金件折弯焊接加工主要采用弧焊和钎焊,弧焊主要分熔化极氩弧焊(MIG)、钨极氩弧焊(TIG)两种,前者适合较大尺寸(宽、厚)得铜板,后者适合较小尺寸的铜件。熔化极气体保护电弧焊(MIG)的主要优点是可以方便的进行各种位置的焊接,同时也具有焊接速度较快,熔敷率较高的优点。熔化极活性气体保护电弧焊可适用于大部分主要金属的焊接,包括碳钢,合金钢。熔化极惰性气体保护电弧焊适用于不锈钢、铝、镁、铜、钛、镐及镍合金,利用这种焊接方法还可以进行电弧点焊。

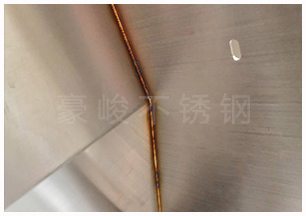

钣金件折弯焊接加工

钣金件折弯焊接加工钨极氩弧焊(TIG)电弧稳定,即使在很小的焊接电流(<10A)下仍可稳定燃烧,特别适用于薄板,超薄板材料焊接;由于填充焊丝不通过电弧,故不会产生飞溅,焊缝成形美观。不足之处是:1熔深浅,熔敷速度小,生产率较低;2、钨极承载电流的能力较差,过大的电流会引起钨极熔化和蒸发,其微粒有可能进入熔池,渣成污染(夹钨);3、隋性气体(氩气、氦气)较贵,和其它电弧焊方法(如手工电弧焊、埋弧焊、CO2气体保护焊等)比较,生产成本较高。钨极氩弧焊可用于几乎所有金属和合金的焊接,但由于其成本较高,通常多用于焊接铝、镁、钛、铜等有色金属,以及不锈钢、耐热钢等。对于低熔点和易蒸发的金属(如铅、锡、锌),焊接较困难。钨极氩弧焊所焊接的板材厚度范围,从生产率考虑3mm以下为宜。对于某些黑色和有色金属的厚壁重要构件(如压力容器及管道),在根部熔透焊道接,全位置焊接和窄间隙接时,为了保证高的焊接质量,有时也采用钨极氩弧焊。

钣金件折弯焊接加工

钣金件折弯焊接加工:弧焊是利用连续送进的焊丝与工件之间燃烧的电弧作热源,由焊炬嘴喷出的气体来保护电弧进行焊接的。

钣金件折弯焊接加工铜排对接时一般采用弧焊,而平板搭接时一般采用钎焊。有时采用两种焊接方法,焊接方法一般在图中给出,当在一块铜板上使用两种焊接方法时,必须先进行弧焊,再进行钎焊。顺序若反,则先焊的钎焊会熔化而失去作用。

钣金件折弯焊接加工一般来讲,弧焊除了能保证过电流能力,还能保证一定的机械强度,但需要的焊接温度高、焊料流动性差;钎焊需要的温度低,流动性好,更适合密闭性连接、填充缝隙等。钎焊是指用比母材熔点低的钎料和焊件一同加热,使钎料熔化(焊件不熔化)后润湿并填满母材连接的间隙,钎料与母材相互扩散形成牢固连接的方法。钎焊时母材不熔化,仅钎料熔化。  钎焊变形小,接头光滑美观,适合于焊接精密、复杂和由不同材料组成的构件,如蜂窝结构板、透平叶片、硬质合金刀具和印刷电路板等。钎焊前对工件必须进行细致加工和严格清洗,除去油污和过厚的氧化膜,保证接口装配间隙。间隙一般要求在 0.010.1毫米之间。  钎焊过程: 表面清洗好的工件以搭接型式装配在一起,把钎料放在接头间隙附近或接头间隙之间。当工件与钎料被加热到稍高于钎料熔点温度后,钎料熔化(工件未熔化),并借助毛细管作用被吸入和充满固态工件间隙之间,液态钎料与工件金属相互扩散溶解,冷疑后即形成钎焊接头。

钣金件折弯焊接加工

钣金件折弯焊接加工:MIG焊接:焊接用具:焊接设备、器材、材料。焊料:SG-Cu Ag。材料号:2.1211DIN1731-1),Cu > 99.5%Ag0.8-1.2%。焊丝和气焊熔剂:可用含脱氧剂的纯铜丝HSCu(HS201HS202);也可用一般的纯铜丝或基体金属的剪条,而把脱氧剂放在焊粉中,焊粉可用气剂301。焊条:可选用ECu(T107)ECSn-B(T227)其中ECu的焊芯是纯铜;ECuSn-B的焊芯成分是磷青铜,药皮都是低氢钠型,电源用直流反接。在紫铜手工氩弧焊时,采用的焊丝有丝201(特制紫铜焊丝)和丝202,也采用紫铜丝,如T2](参考内容) 1.2 焊接用其它工具、器具

氧气-乙炔火炬(工件预热用);不低于1000℃量程的温度计(测量工件及焊接温度),最好是红外式;卷尺、卡尺、量角器和焊缝测量工装;带陶瓷砂轮的砂轮机;清洗液:一份柠檬酸+十分清水;不锈钢刷;超声波探伤仪或渗透液。

钣金件折弯焊接加工用铣床加工好焊接坡口;[对接接头板厚小于3毫米时,不开坡口;板厚为310毫米时,开V型坡口,坡口角度为60~70º; 板厚大于10毫米时,开X型坡口,坡口角度为60~70º;为避免未焊透,一般不留钝边。根据板厚和坡口尺寸,对接接头的装配间隙在0.51.5毫米范围内选取。用打磨、酸洗等方法清理焊接部位,务必干净、干燥(焊前应很好的做好焊丝和焊件的清洁工作,一般用钢丝刷或砂纸去除表面油污和吸附的气体)用氧-乙炔炬对焊接部位200mm范围内进行预热,温度750~900℃(测量温度);[焊前应将罕见预热:中、小焊件的余热温度为400~500℃;厚大焊件预热温度为600~900℃。为了防止热量散失,焊件最好放在绝热的材料如石棉板之类的衬垫上焊接。

钣金件折弯焊接加工

钣金件折弯焊接加工必要的话在焊缝的起始、结束部位放置附加铜板,让焊接的开始和结束均在附加板上进行。焊后再视情况进行打磨。焊接操作:预热温度达到后,立即按下面给定的参数进行焊接。焊接电流:280A~330A。焊接速度:5厘米/分钟焊接电压:30V~40V。接线方式:直流,正接,脉冲方式。焊丝送丝速度:4~5/分钟;气嘴:¢13~15毫米出气速度:16/分钟焊丝材料:SG-CuAg,¢1.2mm


豪峻不锈钢

联系人:何小姐

Q Q号码:3203184834

电子邮箱:3203184834@qq.com

公司地址:佛山市南海区桂城街道平南梅园住五福围工业区自编141号

板材加工联系电话:

180-2811-3895

0757-29313019
